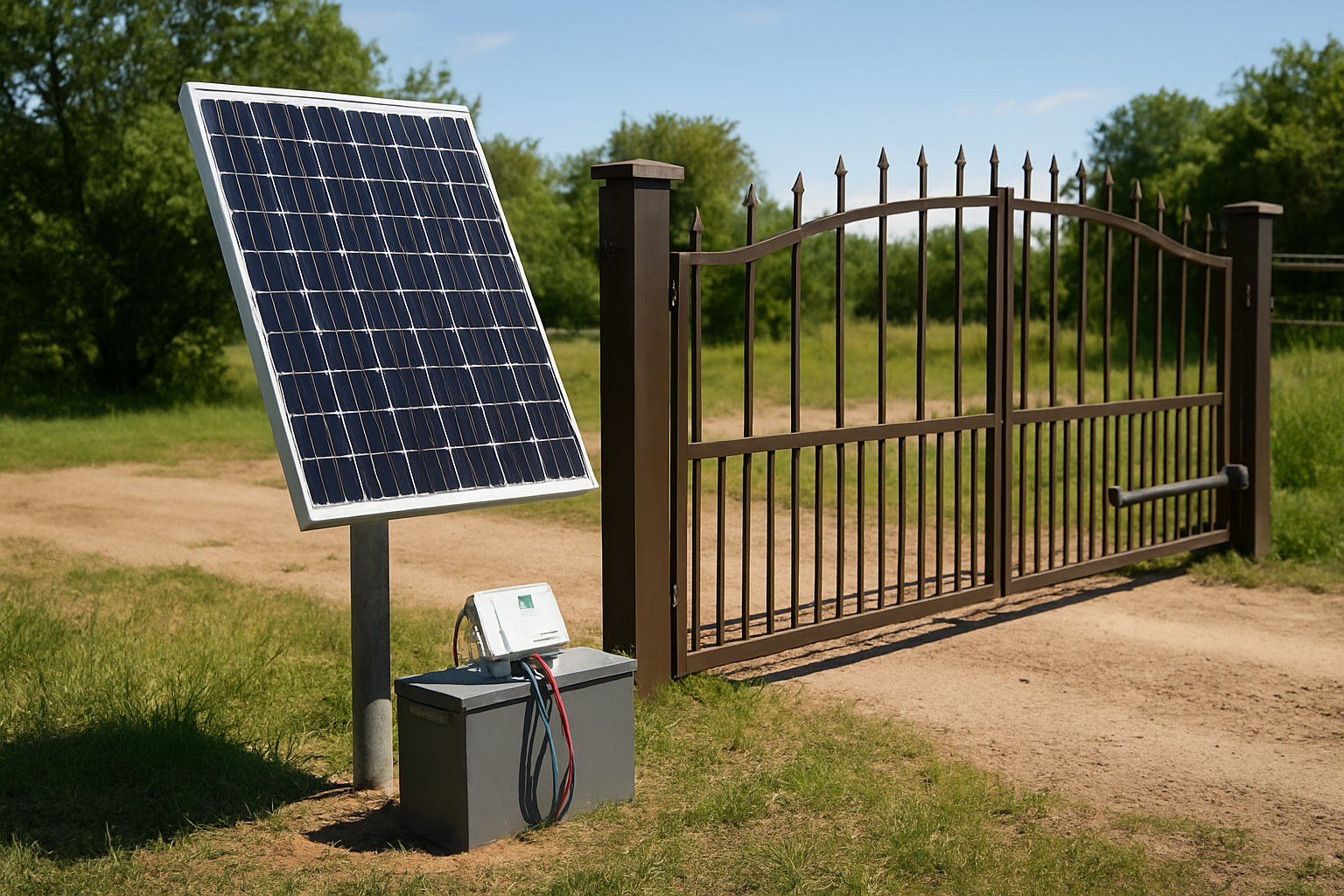

Dimensionarea unui sistem fotovoltaic pentru alimentarea ușoară a unei porți automate
Introducere: de ce dimensionare corectă?
Ună dintre principalele provocări pentru alimentarea off-grid poartă este asigurarea unei funcționări fiabile în orice condiții meteorologice. Dimensionare sistem solar poartă înseamnă calcularea necesarului real de energie și alegerea potrivită a panourilor, bateriilor pentru poartă și a controlerului pentru a evita blocaje sau descărcări premature.
Pasul 1 — calculează consumul real al porții
Începe prin a nota consumul motorului (W) și timpul mediu de funcționare per ciclu (sau minute), plus numărul de cicluri pe zi. Dacă sistemul include accesorii (lumină, senzori, electronice), adaugă-le.
- Ex: motor 100 W, timp deschidere+închidere 20 s (0.0056 h) per ciclu → 0.56 Wh per ciclu.
- Dacă se fac 50 cicluri/zi → 0.56 Wh × 50 = 28 Wh/zi pentru motor.
- Adaugă consumul sistemului electronic standby ~1–3 W → 24–72 Wh/zi suplimentar.
Rezultatul = consum zilnic estimat în Wh.
Pasul 2 — alegerea panourilor solare (panouri solare poartă automată)
Pentru panouri solare poartă automată calculează puterea necesară folosind formula:
Putere panouri (W) = Consum zilnic (Wh) / Ore insolare echivalente pe zi × factor siguranță (1.2–1.5)
Orele de insolație depind de locație; pentru România folosește valori între 2.5 (iarnă) și 5 (vară). Pentru siguranță, folosește valoarea minimă sezonieră dacă vrei funcționare în zile reci sau înnorate.
Exemplu simplu
Dacă consumul zilnic este 200 Wh și alegi 3 ore echivalent inseare medie: Panouri = 200 / 3 × 1.3 ≈ 87 W → rotunjește la 100–150 W pentru rezervă.
Pasul 3 — baterii pentru poartă: cum le dimensionezi
Bateria trebuie să asigure funcționare pe perioada de autonomie dorită (ex. 2–5 zile fără soare). Formula de bază:
Capacitate (Ah) = (Consum zilnic (Wh) × Zile autonomie) / (Tensiune sistem (V) × DoD)
- Tensiune sistem uzuală: 12 V sau 24 V.
- DoD (depth of discharge): pentru baterii plumb-acid recomandat 50% (0.5); pentru LiFePO4 poți folosi 80–90%.
Ex: consum 200 Wh/zi, autonomie 3 zile, sistem 12 V, DoD 0.5 → Ah = (200×3) / (12×0.5) = 100 Ah.
Alege baterii pentru poartă cu protecții, borne solide și, dacă este posibil, baterii AGM sau LiFePO4 pentru întreținere redusă și durată de viață mai mare.
Pasul 4 — controlerul de încărcare și invertorul
Un controler MPPT crește eficiența încărcării comparativ cu PWM, în special când tensiunea panoului este semnificativ mai mare decât a bateriei. Alege un controler cu amperaj mai mare decât curentul maxim al panoului.
Dacă automatizarea funcționează pe curent continuu (DC) la tensiunea bateriei, nu ai nevoie de invertor. Dacă necesită tensiune alternativă (AC), include un invertor de calitate cu pierderi minime.
Aspecte practice și protecții
- Instalează sigurante sau disjunctor între panou, controler și baterie.
- Montează panourile cu orientare sudică și înclinație apropiată de latitudinea locației pentru randament maxim.
- Protejează bateria de temperaturi extreme (temperatura afectează capacitatea și durata de viață).
- Previne umbrirea: chiar o mică umbră reduce semnificativ producția.
- Asigură anti-furt și fixări robuste pentru panouri în locații izolate.
Exemplu de tabel simplu pentru alegere
| Consum/zi (Wh) | Ore soare echiv. | Panou recomandat (W) | Baterie recomandată (12V, Ah) |
|---|---|---|---|
| 200 | 3 | 100–150 | 100 (3 zile autonomie) |
| 500 | 3 | 200–300 | 250–300 (3 zile autonomie) |
Întreținere și verificări
Verifică periodic conexiunile, starea bateriei și curățenia panourilor. Monitorizarea simplă printr-un controler cu display sau o interfață Bluetooth ajută la diagnosticare rapidă.
Resurse utile pe eian.ro
Pentru integrarea soluțiilor în automatizările de poartă consultă categoria Automatizări porți. Dacă vrei să adaugi funcții de acces, vezi articolul despre Integrarea accesului RFID poartă automată. Pentru când ai nevoie de înlocuirea unității centrale, consultă ghidul Când merită înlocuită unitatea centrală a automatizării porții.
Un proiect bine dimensionat pentru dimensionare sistem solar poartă asigură funcționare fiabilă, costuri de întreținere reduse și independență energetică. Urmează pașii de mai sus și adaptează cifrele la consumul real observat.
