Cum să calculezi și să alegi reductorul potrivit pentru automatizarea porții batante
Un reductor poartă batantă corect dimensionat asigură funcționarea lină, siguranța și durabilitatea automatizării. În acest ghid vei învăța pașii practici pentru calculul cuplului necesar, criteriile de selecție și cum să alegi reductorul potrivit în funcție de transmisie motor poartă și de tipul de utilizare.

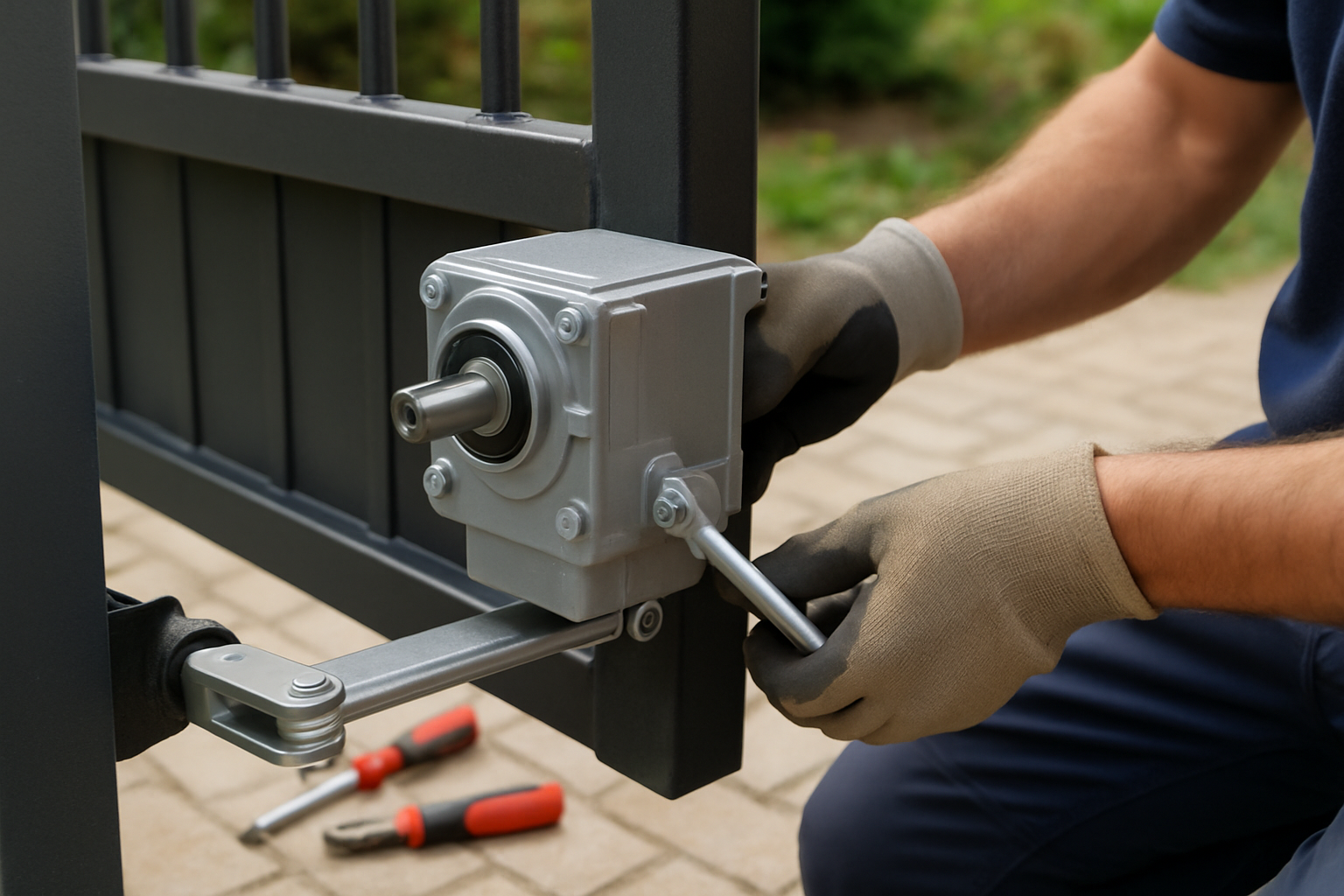

Ce rol are reductorul în automatizarea unei porți batante
Reductorul transmite și mărește cuplul generat de motor către balama porții, adaptând turația și direcția de rotație pentru o deschidere/închidere controlată. Alegerea corectă (alegere reductor automatizare) influențează timpul de deschidere, uzura componentelor și capacitatea de a face față sarcinilor statice sau dinamice (vânt, șocuri).
Calculul cuplului necesar pentru o poartă batantă
Pentru a dimensiona reductorul în mod corect, trebuie mai întâi să estimezi cuplul necesar la balama. Pașii esențiali:
- Determină masa aproximativă a unei aripi (kg) și poziția centrului de masă față de balama (m).
- Calculează forța gravitațională: F = m × g (g ≈ 9,81 m/s²).
- Cuplul static la balama: M = F × d (Nm), unde d este distanța de la balama la centrul de masă.
- Adaugă coeficient de siguranță pentru frecare, accelerații și vânt (de obicei 1,3–2, în funcție de expunere).
Exemplu simplu: dacă o aripă cântărește 120 kg și centrul de masă este la 1,0 m de balama, cuplul static M = 120 × 9,81 × 1,0 ≈ 1.177 Nm. Dacă folosești un coeficient de siguranță 1,5, cuplul proiectat devine ≈ 1.766 Nm.
Legătura între motor, reductor și transmisie motor poartă
Motorul are o turație și un cuplu nominal; reductorul transformă aceste valori pentru a obține cuplul necesar la balama la o viteză potrivită. La alegerea raportului de transmisie contează:
- Cuplul motor × randamentul reductorului = cuplul util la ieșire.
- Raportul de transmisie (i) = turația motor / turația de ieșire; cu cât raportul e mai mare, cu atât crește cuplul dar scade viteza.
- Tipul transmisiei (ax antrenat, pinion-cremalieră, braț articulat) influențează modul în care cuplul este aplicat pe poartă.
Ce specificații ale reductorului trebuie verificate
- Raportul de reducere și cuplul maxim admis (Nm) — asigură-te că depășește cu cel puțin 20–30% cuplul calculat.
- Randamentul mecanic — worm (șnec) are randament mai mic decât angrenajele cilindrice, dar oferă blocare reversibilă.
- Backlash (joc) — pentru aplicații cu control fin a poziției, alege reductoare cu backlash redus.
- Protecție IP și materiale — pentru medii exterioare alege carcase și garnituri adecvate.
- Conectori, diametre ale arborilor și tip de montaj — să se potrivească cu motorul și sistemul de transmisie.
Tabel comparativ rapid: raport vs utilizare
| Raport reduceri | Efect | Utilizare tipică |
|---|---|---|
| 5:1 – 10:1 | Viteză mai mare, cuplu moderat | Porți ușoare, acționări rapide |
| 15:1 – 40:1 | Cuplu crescut, viteză redusă | Porți grele, expuse la vânt |
| >40:1 | Cuplu foarte mare, viteze mici | Aplicații industriale sau cu necesar mare de blocare |
Alegere reductor automatizare: checklist final
- Calculează cuplul necesar și adaugă coeficient de siguranță.
- Verifică cuplul nominal și maxim al reductorului vs valoarea calculată.
- Alege tipul de angrenaj în funcție de frecvența ciclurilor și necesarul de blocare.
- Confirmă compatibilitatea mecanică cu motorul (axa, flanșa) și cu sistemul de transmisie.
- Ia în calcul protecția la intemperii, mentenanța și disponibilitatea pieselor de schimb.
Pentru integrare practică, citește și recomandările despre cum se alege mecanismul de motorizare pentru poartă batantă, care detaliază nevoile de putere și timp ciclu: Cum alegi mecanismul de motorizare pentru poartă batantă. Dacă vrei soluții de siguranță adiționale, vezi și articolul despre sisteme de supraveghere și senzori.
Dacă ai nevoie de componente electrice sau de alimentare în locuri fără rețea, articolul nostru despre soluții pentru alimentare electrică îți poate fi de folos.
Un reductor bine ales îți va oferi funcționare fiabilă pe termen lung și va proteja motorul și mecanica porții. Respectă calculele, alege un raport și un tip de transmisie potrivite și verifică detaliile constructive înainte de achiziție.
